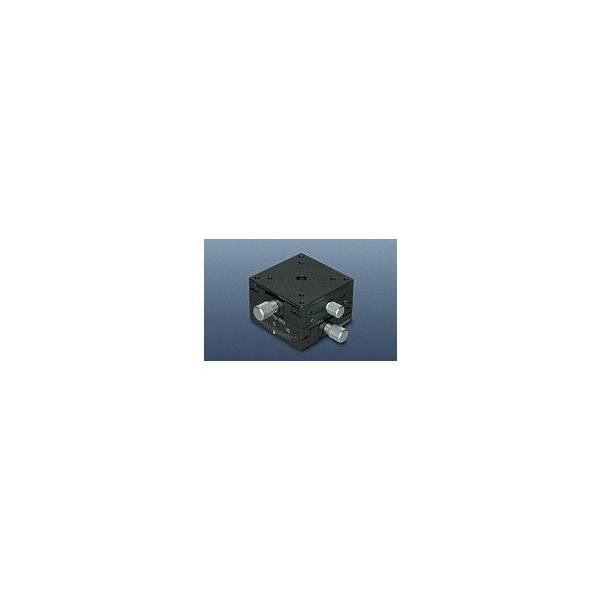

HOT ! 中央精機 TD-614 二軸ゴニオスリムステージ　60×60 TD614

中央精機
メーカーお問い合わせ：03-3257-1911中央精機 TD-614 二軸ゴニオスリムステージ　60×60
●移動方向: 傾斜2方向
●送り方式: ウォームギヤ式 上軸 1回転 約 1°19′25″下軸 1回転 約 1°1′22″
●回転中心: ステージ上面より60mm
●ステージ面: 60mm×60mm
●移動量: 上軸 ±15°、下軸 ±10°
●移動ガイド: アリ
●回転中心精度: φ0.1mm
●目量: バーニヤ読み 5′
●耐荷重: 49N（5kgf）
●質量: 0.4kg（アルミ合金）
●傾斜方向の2軸微動ユニットです。
●移動ガイドにアリ溝（D-T方式）を使用しています。
●従来のステージと比べて薄く、組み合わせや組み込みに非常に便利です。
●回転中心が上ステージ上面の中心より60mmの位置にあり、中心位置がずれることはありません。
●pdc100872
●納期：約1週間
